Régulation de débit
Vanne de régulation de débit (Pilot plant)
Pour assurer un débit constant sur les unités pilote (skids d’hydro-traitement, pilot plant, catatest ou autres) , Vinci Technologies doit utiliser des détendeurs & des vannes de régulation de débit pilotées – Le système , alimentant un catalyseur sur lit fixe différentiel ou intégral doit avoir un régime stationnaire, donc des débits liquides et gazeux précisément régulés pour fonctionner dans les conditions souhaitées.
La Régulation de débit sur la partir liquide est assurée par des vannes Badger METER (Research Control), dont l’actionneur pneumatique linéaire reçoit une pression variable via un convertisseur I/P piloté par un contrôle commande . Celui -ci lui envoie un signal proportionnel à l’écart entre la consigne et du retour de la mesure d’un débitmètre en aval de la ligne
La gamme de Régulation de débit et la pression vont déterminer le choix du pointeau de la vanne de régulation parmi 30 pointeaux possibles

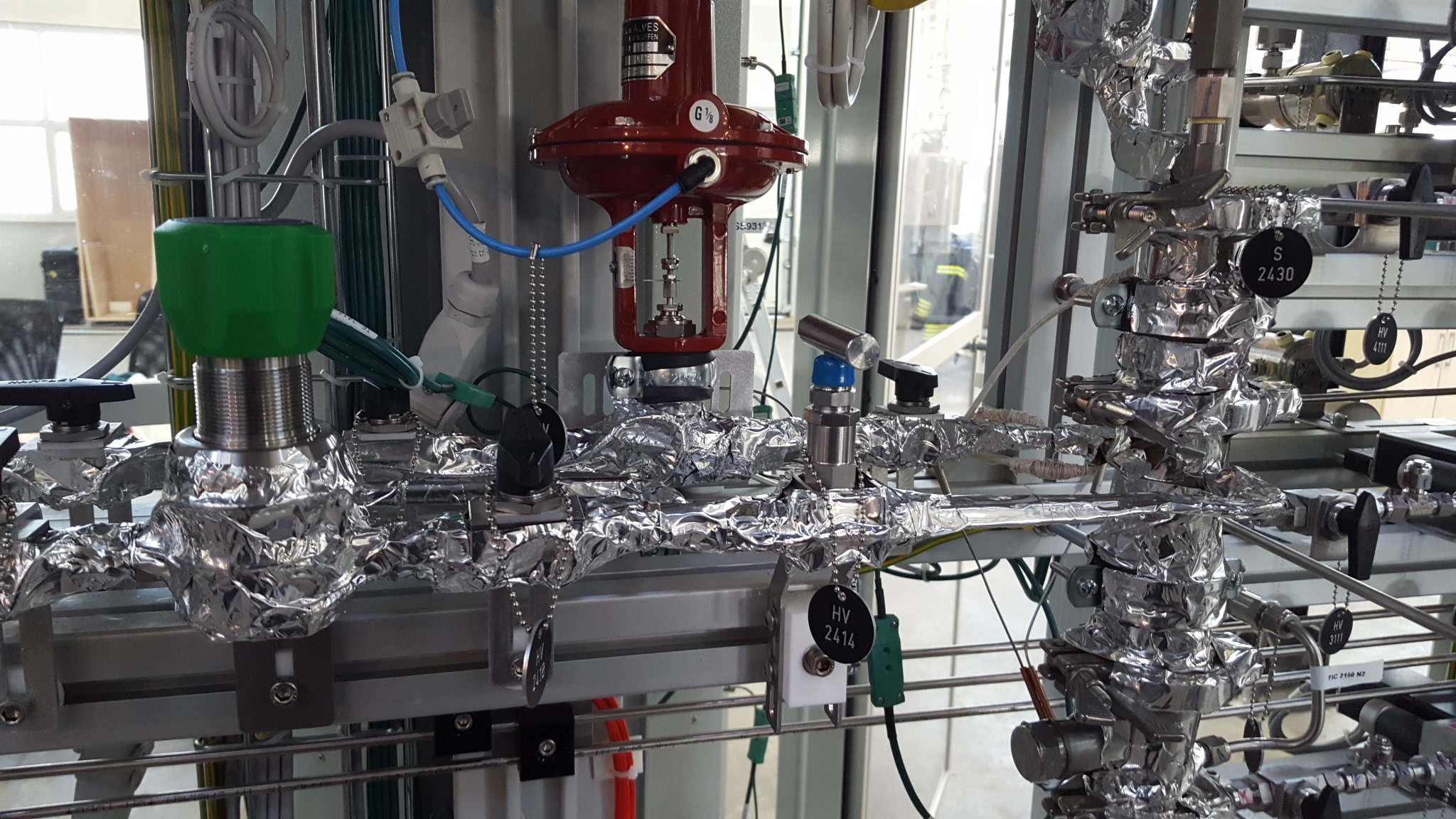

Avec un dynamique pouvant aller de 15:1 à 50 :1 selon les profils de pointeaux , l’opérateur pourra jouer sur l’ouverture de la vanne pour obtenir le débit souhaité. Sur ce skid d’hydro-traitement, Les vannes sont tracées et chauffées.

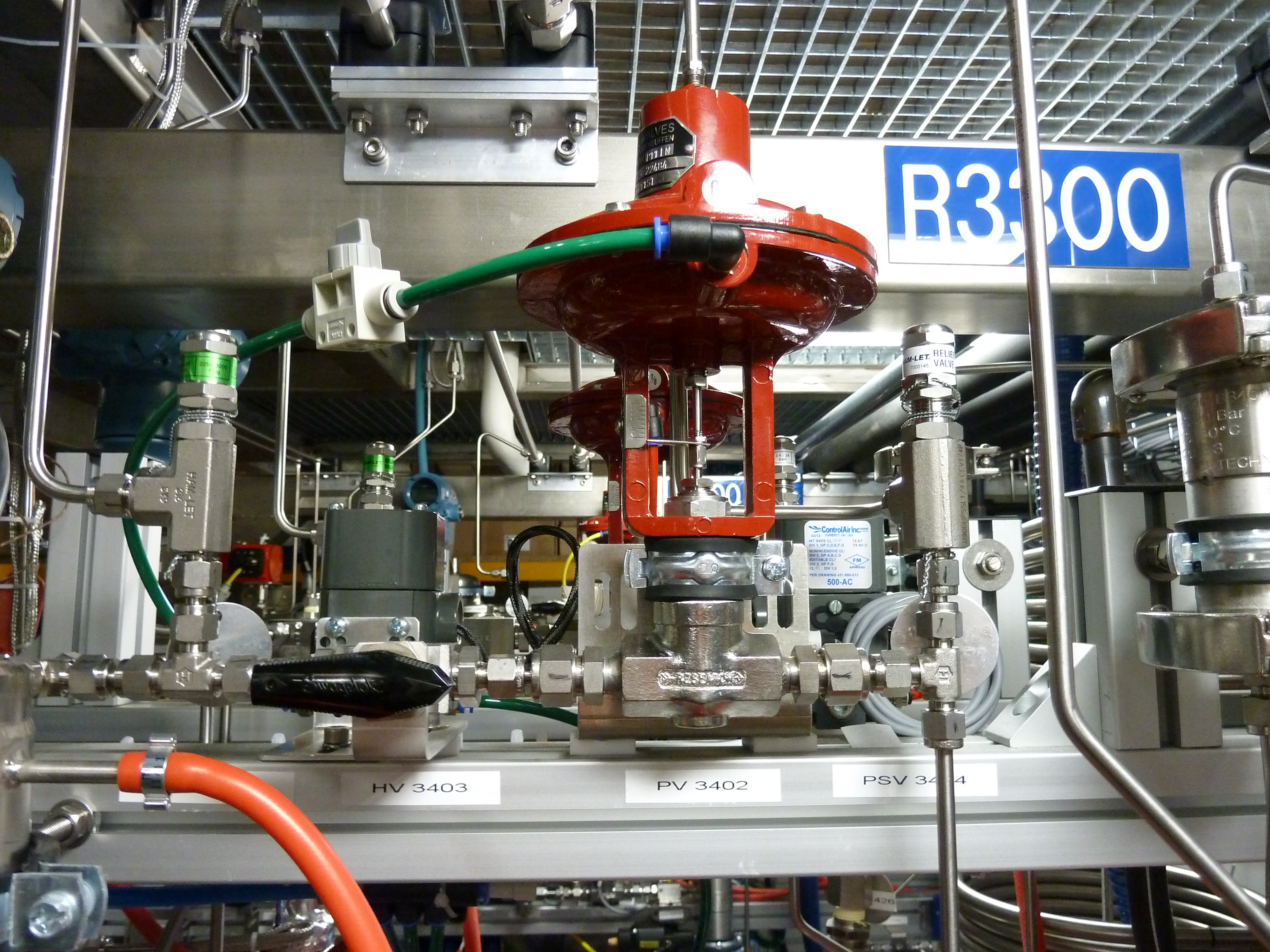

Vanne de régulation BADGER METER RCV 807
Vanne de régulation BADGER METER RCV 807
